| 部分 | 項目號 | YF-CMKW400 | YF-CMKW480 | YF-CMKW580 |
| 加工范圍 | 床身上最大回轉直徑 | Φ420 mm | Φ500 mm | Φ580 mm |
| 刀架上最大加工直徑 | Φ220 mm | Φ320 mm | Φ360 mm | |
| 最大車削直徑 | Φ400 mm | Φ480 mm | Φ580 mm | |
| 最大加工長度 | 380 mm | 580 mm | 1000 mm | |
| 兩頂尖距離 | 610 mm | 670 mm | 1320 mm | |

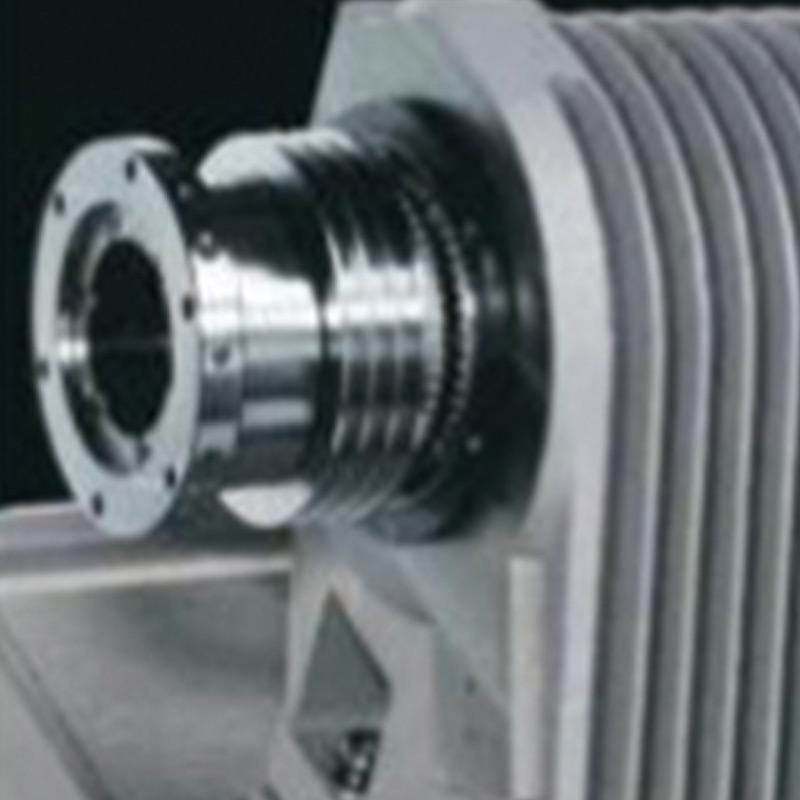

| 主軸 | 主軸鼻端形式 | A2-6 | A2-8 | A2-8 |
| 主軸最高轉速 | 3000 r/min | 2600 r/min | 2600 r/min | |
| 主軸電機功率 | 7.5KW | 15KW | 20KW | |
| 標配卡盤、油缸 | 8寸 | 10寸 | 10寸 | |
| 主軸孔直徑 | Φ66 | Φ87 | Φ87 | |
| 棒料通徑 | Φ50 | Φ72 | Φ72 | |
| 軸向進給 | X軸行程 | 215 mm | 250 mm | 350 mm |
| Z軸行程 | 400 mm | 620 mm | 1120 mm | |
| X軸絲杠 直徑X螺距 | 32x6mm | 32x6mm | 40x6mm | |
| Z軸絲杠 直徑X螺距 | 32x8mm | 40x10mm | 50x10mm | |
| X軸伺服電機 | 1.3 KW | 4 KW | 4 KW | |
| Z軸伺服電機 | 1.3 KW | 4 KW | 4 KW | |
| 床身和鞍座 | 傾斜角度 | 45° | 45° | 45° |
| 導軌形式 | 直線導軌 | 直線導軌 | 直線導軌 | |
| 刀塔 | 類型 | 液壓/伺服刀塔 | 液壓/伺服刀塔 | 液壓/伺服刀塔 |
| 刀位數 | 8 | 12 | 12 | |
| 外圓刀柄尺寸 | 25x25 mm | 25x25 mm | 25x25 mm | |
| 鏜孔刀柄尺寸 | Φ32 mm | Φ40 mm | Φ40 mm | |

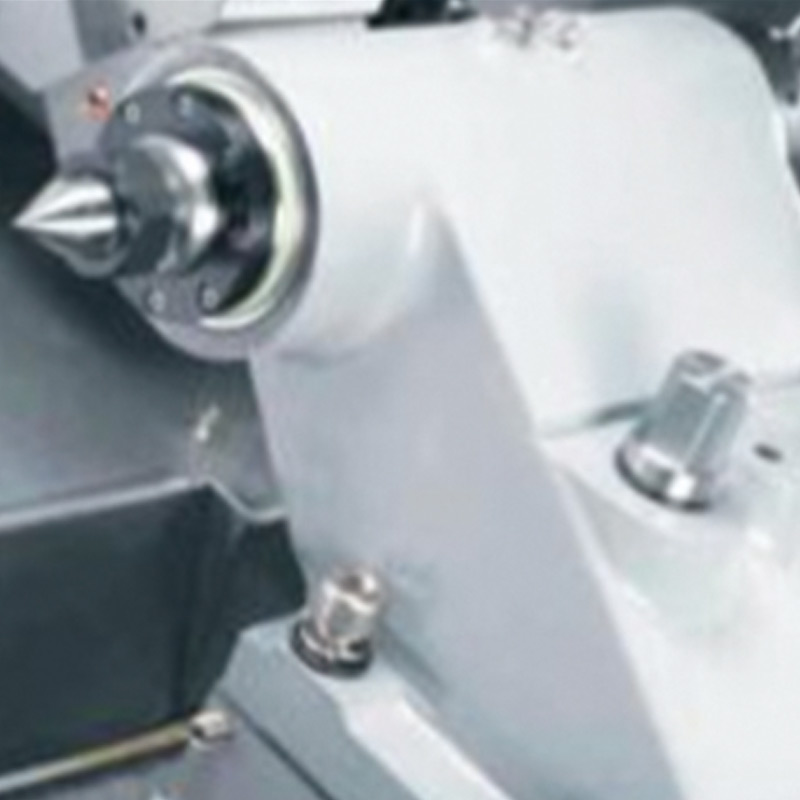

| 尾座 | 套筒直徑 | Φ80 mm | Φ100 mm | Φ100 mm |
| 套筒行程 | 100 mm | 120 mm | 120 mm | |
| 尾座最大行程 | 350 mm | 670 mm | 1250 mm | |
| 尾座套筒錐孔 | 莫氏4號 | 莫氏5號 | 莫氏5號 | |
| 機床精度 | X軸定位精度 | 0.005 mm | 0.005 mm | 0.005 mm |
| Z軸定位精度 | 0.005 mm | 0.005 mm | 0.005 mm | |
| X軸重復定位精度 | 0.003 mm | 0.003 mm | 0.003 mm | |
| Z軸重復定位精度 | 0.003 mm | 0.003 mm | 0.003 mm | |
| 系統 | 系統標配 | FANUC | FANUC | FANUC |
| 選配 | 西門子、三菱、新代 | 西門子、三菱、新代 | 西門子、三菱、新代 | |
| 電源 | 電壓 | 380V 50HZ | 380V 50HZ | 380V 50HZ |
| 機床尺寸 | 機床重量 | 約3500 KG | 約3500 KG | 約4800 KG |
| 機床高度 | 1900 mm | 2000 mm | 2100 mm | |
| 占地面積 | 2450x1600 mm | 3500x1800 mm | 4100x1900 mm |
