| YF-VMC850 | YF-VMC855 | YF-VMC1160 | YF-VMC1270 | YF-VMC1380 | YF-VMC1580 | |
| 重要元素 | ||||||
| X/Y/Z軸行程 單位：mm | 800/500/500 | 800/550/550 | 1100/600/700 | 1200/700/600 | 1300/800/700 | 1500/800/700 |
| 主軸端面至工作臺距離 單位：mm | 110-610 | 120-670 | 94-795 | 87-687 | 100-800 | 130-830 |
| 主軸中心到立柱導軌距離 單位：mm | 560 | 590 | 654 | 785 | 850 | 810 |
| 進給 | ||||||
| 快速進給（X/Y/Z軸） 單位：m/min | 48/48/48 | 48/48/48 | 36/36/36 | 16/16/12 | 16/16/12 | 20/20/15 |
| 切削進給 單位：mm/min | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
| 進給馬達功率（X/Y/Z軸） 單位：kw | 2.0/2.0/2.0 | 2.0/2.0/4.0 | 3.0/3.0/3.0 | 4.0/4.0/4.0 | 4.0/4.0/4.0 | 4.0/4.0/4.0 |
| 工作臺 | ||||||
| 工作臺尺寸（X/Y/Z軸） 單位：mm | 1000*500 | 1000*550 | 1200*600 | 1300*700 | 1400*800 | 1700*800 |
| T型槽（寬度*數量*間距）單位：mm | 18*5*90 | 18*5*90 | 18*5*110 | 18*5*122 | 18*5*135 | 18*5*140 |
| 工作臺最大載重 單位：kg | 450 | 500 | 800 | 1000 | 1000 | 1500 |

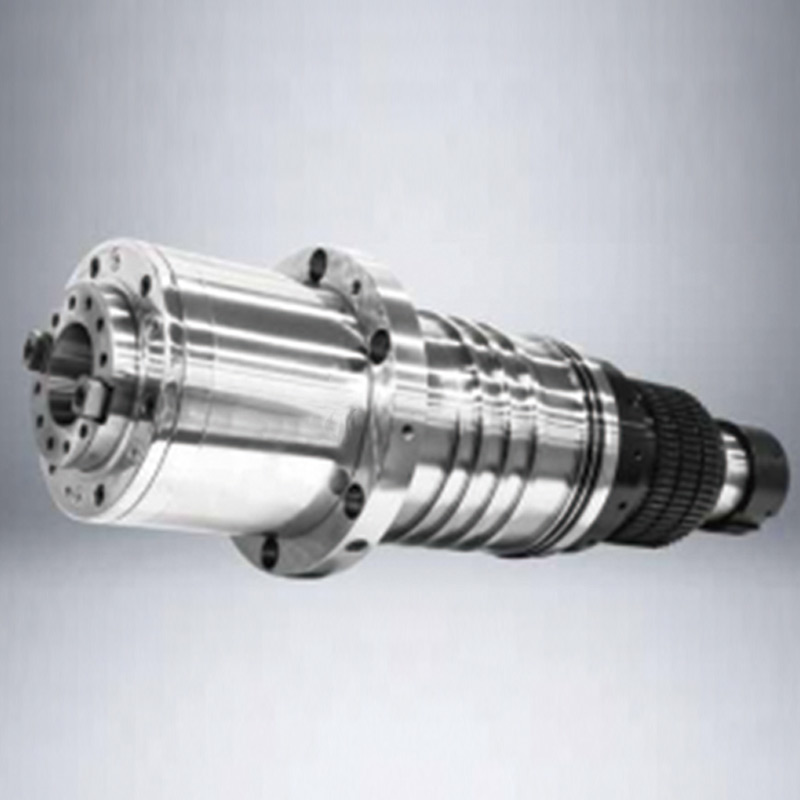

| 主軸 | ||||||
| 主軸驅動 - | 皮帶式/直聯式 | 皮帶式/直聯式 | 皮帶式/直聯式 | 皮帶式/直聯式 | 皮帶式/直聯式 | 皮帶式/直聯式 |
| 主軸點擊（連續/30分）單位：kw | 1.5/11 | 1.5/11 | 1.5/11 | 11/15 | 15/18.5 | 15/18.5 |
| 主軸轉速 單位：rpm | 8000/10000 | 8000/10000 | 8000/10000 | 8000/10000 | 8000 | 8000 |
| 主軸鼻端 | BBT/BT-40 | BBT/BT-40 | BBT/BT-40 | BT-50 | BT-50 | BT-50 |
| 精度 | ||||||
| 定位精度（VDI 3441） 單位：mm | 0.005（全行程） | 0.005（全行程） | 0.006/1000 | 0.006/1000 | 0.006/1000 | 0.006/1000 |
| 重復精度（VDI 3441） 單位：mm | 0.005（全行程） | 0.005（全行程） | 0.006/1000 | 0.006/1000 | 0.006/1000 | 0.006/1000 |
| ATC | ||||||
| 刀庫型式 - | 圓盤式 | 圓盤式 | 圓盤式 | 圓盤式 | 圓盤式 | 圓盤式 |
| 換刀方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 |
| 刀庫容量 - | 24 | 24 | 24 | 24 | 24 | 24 |
| 最大刀具直徑（相鄰/非相鄰） 單位：mm | φ80/150 | φ80/150 | φ150 | φ80/150 | φ80/150 | φ80/150 |
| 最大刀具長度 單位：mm | 300 | 300 | 300 | 300 | 300 | 300 |
| 最大刀具重量 單位：kg | 7 | 7 | 7 | 7/15 | 7/15 | 7/15 |
| 換刀時間 單位：sec | 1.8 | 1.8 | 1.8 | 1.8/2.6 | 1.8/2.6 | 1.8/2.6 |
| 系統 | ||||||
| 標配 | FANUC | FANUC | FANUC | FANUC | FANUC | FANUC |
| 選配 | 西門子、三菱、新代 | 西門子、三菱、新代 | 西門子、三菱、新代 | 西門子、三菱、新代 | 西門子、三菱、新代 | 西門子、三菱、新代 |
| 其他 | ||||||
| 電力需求 單位：KVA | 30 | 30 | 30 | 35/40 | 40 | 40 |
| 氣壓需求 單位：kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 |
| 切削液容量 單位：L | 250 | 250 | 300 | 300 | 300 | 300 |
| 機械凈重 單位：kg | 5300 | 5800 | 7200 | 7800 | 8000 | 10000 |
| 機器尺寸（長/寬/高） 單位：mm | 2,900/2,800,2,650 | 3,100/2,900,2,800 | 3,500/3,300,2,700 | 3,600/2,500,2,700 | 3,800/2,600,3,000 | 4,000/3,300,3,600 |
